KAÇAK AKIM RÖLESİ SEÇİMİ
Tip (AC/A/F/B) ve hassasiyet seçimi, kaçak bütçesi ve nedensiz atma teşhisi
- 1. Tesis
- 2. Teşhis
RÖLENİN GÖREVİ
RÖLEDEN BESLENEN YÜKLER≈ 0,0 mA / sınır 90 mA
Kaçak değerleri tipik ön değerdir; üretici verisi veya pens ölçümüyle değiştirin.
ŞİKÂYET / BELİRTİLER (isteğe bağlı)
MEVCUT RÖLE (isteğe bağlı)
Tip
Anma farkı akımı (IΔn)
RAPOR BİLGİLERİ (isteğe bağlı)
Kaçak akım rölesi tipleri karşılaştırması
| Tip | Algıladığı kaçak akım | Standart | Tipik kullanım |
|---|---|---|---|
| Tip AC | Yalnızca sinüzoidal alternatif kaçak akım | TS EN 61008 / 61009 | Elektroniksiz rezistif ve motor yükleri (giderek kullanımdan kalkıyor) |
| Tip A | AC + darbeli DC kaçak akım (elektronik yükler) | TS EN 61008 / 61009 | Prizler, aydınlatma, bilgi işlem, LED sürücüler |
| Tip F | Tip A + karışık frekanslı kaçak akım (tek fazlı sürücüler), kısa darbelere dayanıklı | TS EN 62423 | Tek fazlı inverterli cihazlar, inverter klimalar, küçük pompa sürücüleri |
| Tip B | Tip F + düzgün (smooth) DC ve yüksek frekanslı kaçak akım (trifaze sürücü, EV, PV, UPS) | TS EN 62423 · IEC 60947-2 Ek M | Trifaze VFD, UPS, EV şarj, GES inverteri, inverterli kaynak makineleri |
REFERANSLARIMIZ
Bu işleri sahada yapıyoruz
Gebze'den Macaristan'a; organize sanayi bölgelerindeki üretim tesislerinde yüksek gerilimden yıldırımdan korunmaya kadar anahtar teslim işler.
- Tamamlanan proje
- 11+
- Devam eden proje
- 5
- İl ve ülkede saha deneyimi
- 7
- Farklı uzmanlık alanı
- 20+

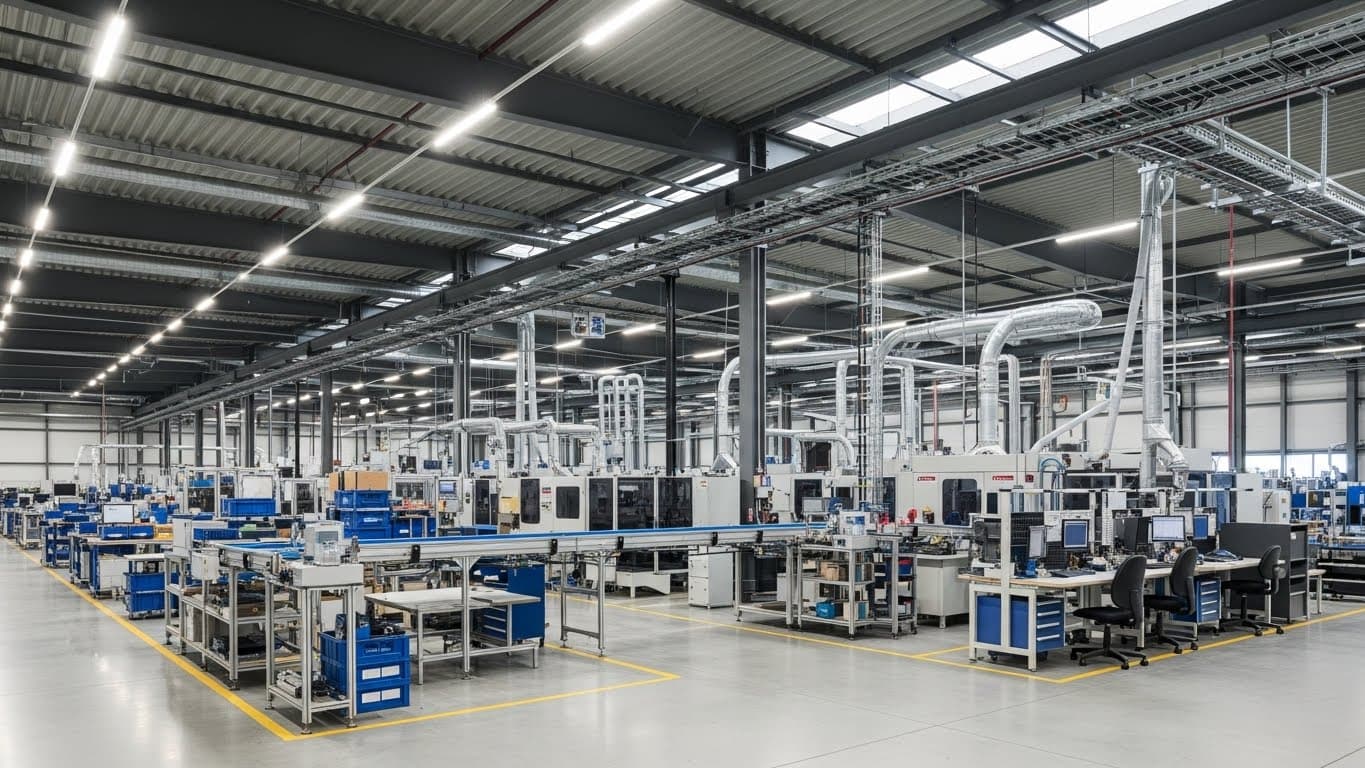

Devam ediyorDilovasıEndüstriyel1600 A Busbar Sistem Montajı, Pano Tasarım ve İmalatı, Alçak Gerilim Tesisatı

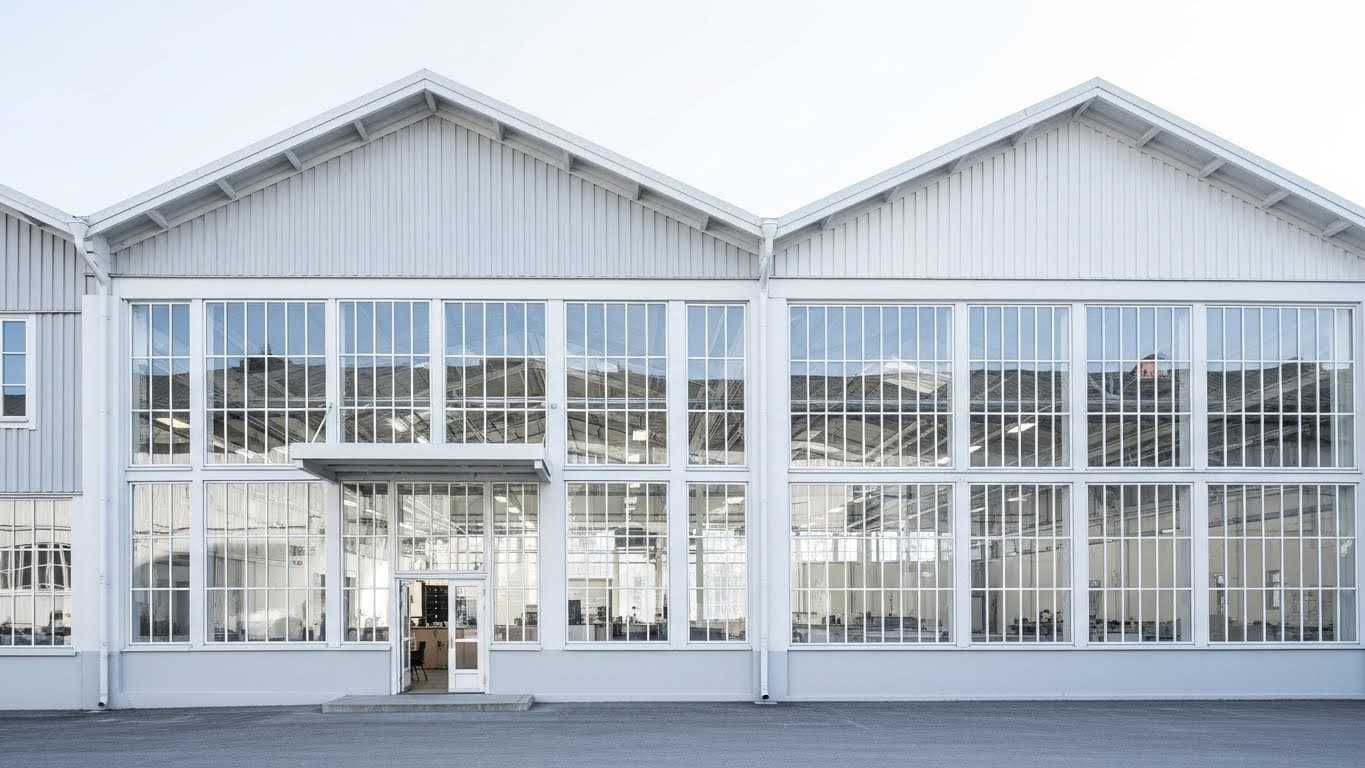

Devam ediyorİstanbul/ÇekmeköyKonutAkıllı Ev Otomasyon Sistemleri, Pano Tasarım ve İmalatı, Alçak Gerilim Sistemleri, Zayıf Akım Sistemleri, Kamera Sistemleri

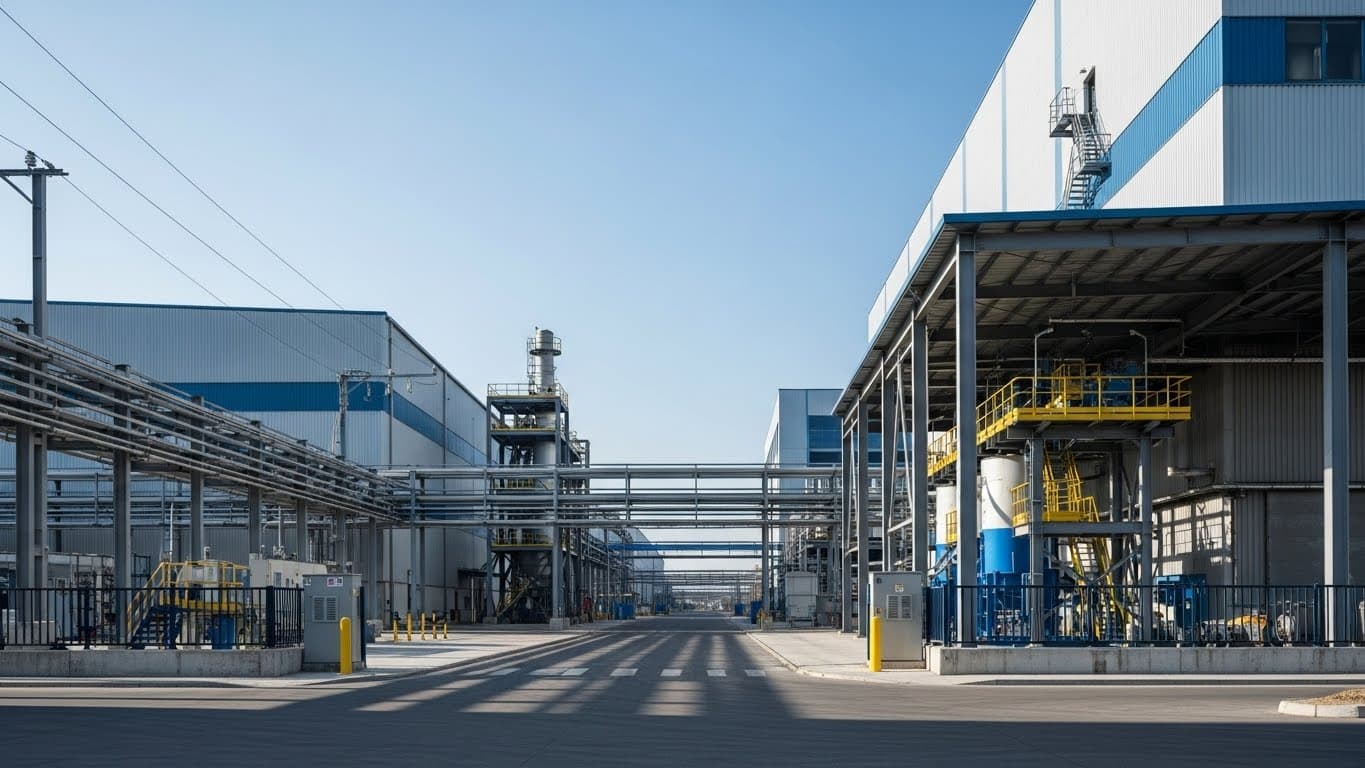

Devam ediyorÇayırova/KocaeliEndüstriyelAlçak Gerilim Sistemleri, Pano Tasarım ve İmalatı, Projelendirme

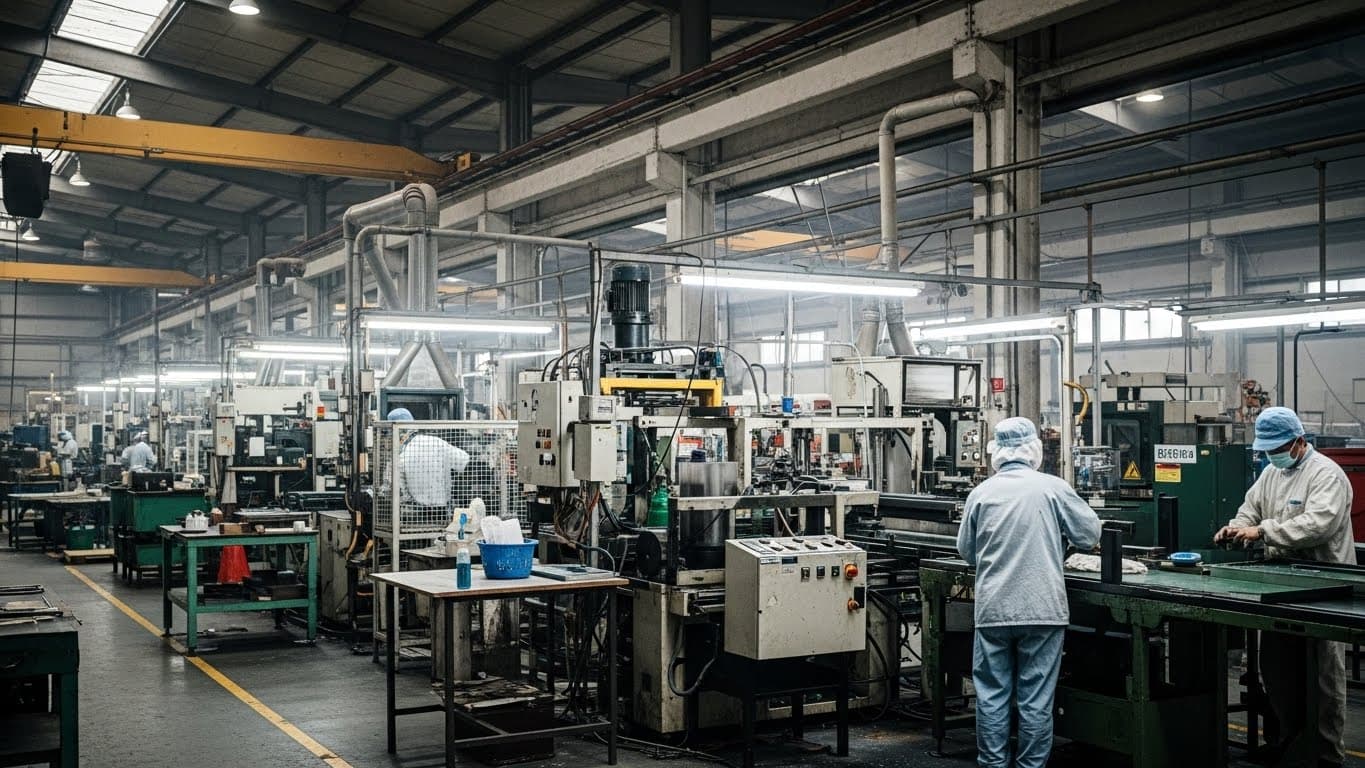

TamamlandıGebze/GOSBEndüstriyelAlçak Gerilim Tesisatı - Periyodik Kontrol - Yüksek Gerilim Sistemleri - Müşavirlik Hizmetleri
Kaçak Akım Rölesi Hakkında Sıkça Sorulan Sorular
Nedensiz atmalar, röle tipleri, sürücü ve EV şarj korumaları, harmonik filtreli röleler ve seçicilik hakkında en çok merak edilenler.
En sık nedenler: tek röleye çok fazla elektronik yük bağlanması nedeniyle biriken sürekli kaçak akım, frekans sürücülerinin EMC filtreleri ve motor kablolarından akan yüksek frekanslı kaçak, nemli ortamda yalıtım zayıflığı, şebeke darbeleri ve seçicilik olmaması. Sürekli kaçak akımın röle anma değerinin yaklaşık %30'unu aşmaması önerilir; aşıyorsa yükler ayrı devrelere bölünmelidir.
Tip AC: Yalnızca sinüzoidal alternatif kaçak akım. Tip A: AC + darbeli DC kaçak akım (elektronik yükler). Tip F: Tip A + karışık frekanslı kaçak akım (tek fazlı sürücüler), kısa darbelere dayanıklı. Tip B: Tip F + düzgün (smooth) DC ve yüksek frekanslı kaçak akım (trifaze sürücü, EV, PV, UPS). Elektronik yüklerin yaygın olduğu günümüz tesislerinde en az Tip A kullanılmalıdır.
Trifaze frekans sürücüleri arıza durumunda düzgün (smooth) DC kaçak akım ve normal çalışmada yüksek frekanslı kaçak akım üretebilir. Bu nedenle Tip B (tercihen yüksek frekans duyarlılığı sınırlandırılmış B+) ya da harmonik filtreli, eşik ve gecikmesi ayarlanabilir toroidli röle kullanılmalıdır. Tip AC ve Tip A röleler DC bileşenle körleşebilir.
30 mA röleler can güvenliği için ek koruma sağlar ve TS HD 60364-4-41'e göre 32 A'e kadar priz devrelerinde ve el aletlerinde zorunludur. 300 mA röleler yangından korunma ve dağıtım panoları için kullanılır. Ana girişte ise seçicilik için gecikmeli (S tipi) 300–1000 mA röle tercih edilir.
Harmonik filtreli (ayarlanabilir) kaçak akım röleleri, toroid akım trafosuyla ölçtüğü kaçak akımdaki yüksek frekanslı ve harmonik bileşenleri filtreleyerek yalnızca gerçek toprak arızalarında açma yapar; eşik ve gecikme süresi tesise göre ayarlanabilir. Sürücü, UPS, kaynak makinesi ve GES inverterlerinin yoğun olduğu ve standart rölelerin nedensiz attığı tesislerde ana ve tali dağıtımda kullanılır.
Alt kademedeki arızada yalnızca o devrenin rölesinin açması için üst kademe röle gecikmeli (S tipi veya gecikmesi ayarlanabilir) seçilmeli ve anma farkı akımı alt kademenin en az 3 katı olmalıdır. Örneğin son devrede 30 mA ani, tali panoda 300 mA, ana girişte 1000 mA S tipi röle kullanılabilir.
Her şarj noktası ayrı bir kaçak akım rölesiyle korunmalıdır. Şarj ünitesinde DC kaçak algılama (6 mA RDC-DD, IEC 62955) yoksa Tip B röle gerekir; varsa Tip A kullanılabilir. Tip AC röle kullanılamaz.
Kullanıcı test butonu üreticinin önerdiği aralıklarla (genellikle ayda bir veya üç ayda bir) kullanılmalıdır. Ayrıca yıllık elektrik iç tesisat periyodik kontrolünde rölenin açma akımı ve açma süresi test cihazıyla ölçülmelidir.
