Türkiye Oraj Haritasıİllere göre yıllık orajlı gün sayısı (Td)

Yıldırımdan korunma tasarımının temel girdisi olan orajlı gün sayısını 81 il için tek ekranda bulun. İlinizi seçin, değeri doğrudan yıldırım risk hesabına aktarın.

  • 81 il merkezi
  • MGM uzun yıllar ortalaması
  • Konumla otomatik il bulma
Adana: 30–40 gün bölgesi, Td ≈ 40Adıyaman: 20–30 gün bölgesi, Td ≈ 30Afyonkarahisar: 20–30 gün bölgesi, Td ≈ 30Ağrı: 20–30 gün bölgesi, Td ≈ 30Aksaray: 10–20 gün bölgesi, Td ≈ 20Amasya: 10–20 gün bölgesi, Td ≈ 20Ankara: 20–30 gün bölgesi, Td ≈ 30Antalya: 40–50 gün bölgesi, Td ≈ 50Ardahan: 20–30 gün bölgesi, Td ≈ 30Artvin: 20–30 gün bölgesi, Td ≈ 30Aydın: 20–30 gün bölgesi, Td ≈ 30Balıkesir: 10–20 gün bölgesi, Td ≈ 20Bartın: 10–20 gün bölgesi, Td ≈ 20Batman: 10–20 gün bölgesi, Td ≈ 20Bayburt: 10–20 gün bölgesi, Td ≈ 20Bilecik: 20–30 gün bölgesi, Td ≈ 30Bingöl: 10–20 gün bölgesi, Td ≈ 20Bitlis: 10–20 gün bölgesi, Td ≈ 20Bolu: 20–30 gün bölgesi, Td ≈ 30Burdur: 20–30 gün bölgesi, Td ≈ 30Bursa: 10–20 gün bölgesi, Td ≈ 20Çanakkale: 20–30 gün bölgesi, Td ≈ 30Çankırı: 20–30 gün bölgesi, Td ≈ 30Çorum: 20–30 gün bölgesi, Td ≈ 30Denizli: 20–30 gün bölgesi, Td ≈ 30Diyarbakır: 10–20 gün bölgesi, Td ≈ 20Düzce: 10–20 gün bölgesi, Td ≈ 20Edirne: 30–40 gün bölgesi, Td ≈ 40Elazığ: 20–30 gün bölgesi, Td ≈ 30Erzincan: 20–30 gün bölgesi, Td ≈ 30Erzurum: 20–30 gün bölgesi, Td ≈ 30Eskişehir: 20–30 gün bölgesi, Td ≈ 30Gaziantep: 10–20 gün bölgesi, Td ≈ 20Giresun: 20–30 gün bölgesi, Td ≈ 30Gümüşhane: 20–30 gün bölgesi, Td ≈ 30Hakkari: 10–20 gün bölgesi, Td ≈ 20Hatay: 20–30 gün bölgesi, Td ≈ 30Iğdır: 30–40 gün bölgesi, Td ≈ 40Isparta: 30–40 gün bölgesi, Td ≈ 40İstanbul: 10–20 gün bölgesi, Td ≈ 20İzmir: 20–30 gün bölgesi, Td ≈ 30Kahramanmaraş: 10–20 gün bölgesi, Td ≈ 20Karabük: 20–30 gün bölgesi, Td ≈ 30Karaman: 10–20 gün bölgesi, Td ≈ 20Kars: 30–40 gün bölgesi, Td ≈ 40Kastamonu: 20–30 gün bölgesi, Td ≈ 30Kayseri: 20–30 gün bölgesi, Td ≈ 30Kırıkkale: 20–30 gün bölgesi, Td ≈ 30Kırklareli: 20–30 gün bölgesi, Td ≈ 30Kırşehir: 10–20 gün bölgesi, Td ≈ 20Kilis: 10–20 gün bölgesi, Td ≈ 20Kocaeli: 20–30 gün bölgesi, Td ≈ 30Konya: 10–20 gün bölgesi, Td ≈ 20Kütahya: 10–20 gün bölgesi, Td ≈ 20Malatya: 10–20 gün bölgesi, Td ≈ 20Manisa: 20–30 gün bölgesi, Td ≈ 30Mardin: 10–20 gün bölgesi, Td ≈ 20Mersin: 30–40 gün bölgesi, Td ≈ 40Muğla: 30–40 gün bölgesi, Td ≈ 40Muş: 20–30 gün bölgesi, Td ≈ 30Nevşehir: 10–20 gün bölgesi, Td ≈ 20Niğde: 10–20 gün bölgesi, Td ≈ 20Ordu: 10–20 gün bölgesi, Td ≈ 20Osmaniye: 10–20 gün bölgesi, Td ≈ 20Rize: 10–20 gün bölgesi, Td ≈ 20Sakarya: 10–20 gün bölgesi, Td ≈ 20Samsun: 20–30 gün bölgesi, Td ≈ 30Siirt: 20–30 gün bölgesi, Td ≈ 30Sinop: 10–20 gün bölgesi, Td ≈ 20Sivas: 20–30 gün bölgesi, Td ≈ 30Şanlıurfa: 10–20 gün bölgesi, Td ≈ 20Şırnak: 10–20 gün bölgesi, Td ≈ 20Tekirdağ: 20–30 gün bölgesi, Td ≈ 30Tokat: 20–30 gün bölgesi, Td ≈ 30Trabzon: 10–20 gün bölgesi, Td ≈ 20Tunceli: 20–30 gün bölgesi, Td ≈ 30Uşak: 10–20 gün bölgesi, Td ≈ 20Van: 10–20 gün bölgesi, Td ≈ 20Yalova: 10–20 gün bölgesi, Td ≈ 20Yozgat: 10–20 gün bölgesi, Td ≈ 20Zonguldak: 20–30 gün bölgesi, Td ≈ 30

Yıllık orajlı gün sayısı (il merkezi)

  • 10–20 gün36 il
  • 20–30 gün37 il
  • 30–40 gün7 il
  • 40–50 gün1 il

Kaynak: MGM Orajlı Gün Sayısı haritası (uzun yıllar yıllık ortalamaları). Değer, il merkezinin bulunduğu bölgenin üst sınırıdır; sınırdaki illerde güvenli tarafta yüksek bölge alınmıştır.

Haritadan bir il seçin; değeri ve yıldırım risk hesabı bağlantısını burada görün.

BÖLGE DAĞILIMI

  • 10–20 gün36 il
  • 20–30 gün37 il
  • 30–40 gün7 il
  • 40–50 gün1 il

EN YÜKSEK DEĞERLER

  1. Antalya50
  2. Adana40
  3. Edirne40
  4. Iğdır40
  5. Isparta40
  6. Kars40
  7. Mersin40
  8. Muğla40

YILDIRIM RİSK HESABI

Td değerini seçin, NFC 17-102'ye göre koruma seviyesini ve tek sayfa PDF raporu alın.

Hesaplamaya git

İllere Göre Orajlı Gün Sayısı Tablosu

Değerler il merkezine aittir; Td sütunu bölgenin üst sınırını (güvenli taraf) gösterir. Satırdaki bağlantı, değeri yıldırım risk hesabına aktarır.

PlakaİlBölgeTd (gün/yıl)İşlem
01Adana30–40 günsınırda40Hesapla
02Adıyaman20–30 gün30Hesapla
03Afyonkarahisar20–30 gün30Hesapla
04Ağrı20–30 gün30Hesapla
68Aksaray10–20 gün20Hesapla
05Amasya10–20 gün20Hesapla
06Ankara20–30 gün30Hesapla
07Antalya40–50 günsınırda50Hesapla
75Ardahan20–30 gün30Hesapla
08Artvin20–30 günsınırda30Hesapla
09Aydın20–30 gün30Hesapla
10Balıkesir10–20 gün20Hesapla
74Bartın10–20 gün20Hesapla
72Batman10–20 gün20Hesapla
69Bayburt10–20 gün20Hesapla
11Bilecik20–30 günsınırda30Hesapla
12Bingöl10–20 gün20Hesapla
13Bitlis10–20 gün20Hesapla
14Bolu20–30 gün30Hesapla
15Burdur20–30 gün30Hesapla
16Bursa10–20 gün20Hesapla
17Çanakkale20–30 gün30Hesapla
18Çankırı20–30 gün30Hesapla
19Çorum20–30 gün30Hesapla
20Denizli20–30 gün30Hesapla
21Diyarbakır10–20 gün20Hesapla
81Düzce10–20 gün20Hesapla
22Edirne30–40 gün40Hesapla
23Elazığ20–30 gün30Hesapla
24Erzincan20–30 gün30Hesapla
25Erzurum20–30 gün30Hesapla
26Eskişehir20–30 gün30Hesapla
27Gaziantep10–20 gün20Hesapla
28Giresun20–30 gün30Hesapla
29Gümüşhane20–30 gün30Hesapla
30Hakkari10–20 gün20Hesapla
31Hatay20–30 gün30Hesapla
76Iğdır30–40 günsınırda40Hesapla
32Isparta30–40 günsınırda40Hesapla
34İstanbul10–20 gün20Hesapla
35İzmir20–30 gün30Hesapla
46Kahramanmaraş10–20 gün20Hesapla
78Karabük20–30 günsınırda30Hesapla
70Karaman10–20 gün20Hesapla
36Kars30–40 gün40Hesapla
37Kastamonu20–30 gün30Hesapla
38Kayseri20–30 gün30Hesapla
71Kırıkkale20–30 günsınırda30Hesapla
39Kırklareli20–30 gün30Hesapla
40Kırşehir10–20 gün20Hesapla
79Kilis10–20 gün20Hesapla
41Kocaeli20–30 günsınırda30Hesapla
42Konya10–20 gün20Hesapla
43Kütahya10–20 gün20Hesapla
44Malatya10–20 gün20Hesapla
45Manisa20–30 gün30Hesapla
47Mardin10–20 gün20Hesapla
33Mersin30–40 günsınırda40Hesapla
48Muğla30–40 gün40Hesapla
49Muş20–30 gün30Hesapla
50Nevşehir10–20 gün20Hesapla
51Niğde10–20 gün20Hesapla
52Ordu10–20 gün20Hesapla
80Osmaniye10–20 gün20Hesapla
53Rize10–20 gün20Hesapla
54Sakarya10–20 gün20Hesapla
55Samsun20–30 gün30Hesapla
56Siirt20–30 gün30Hesapla
57Sinop10–20 gün20Hesapla
58Sivas20–30 gün30Hesapla
63Şanlıurfa10–20 gün20Hesapla
73Şırnak10–20 gün20Hesapla
59Tekirdağ20–30 gün30Hesapla
60Tokat20–30 gün30Hesapla
61Trabzon10–20 gün20Hesapla
62Tunceli20–30 gün30Hesapla
64Uşak10–20 gün20Hesapla
65Van10–20 gün20Hesapla
77Yalova10–20 gün20Hesapla
66Yozgat10–20 gün20Hesapla
67Zonguldak20–30 gün30Hesapla

Değerler nasıl belirlendi?

  1. 1Kaynak: MGM Orajlı Gün Sayısı haritası (uzun yıllar yıllık ortalamaları). Harita orajlı gün sayısını 10'ar günlük bölgeler hâlinde verir.
  2. 2Konumlandırma: 81 il merkezinin enlem–boylam koordinatları, haritadaki il noktalarıyla eşleştirilerek harita üzerine yerleştirildi (ortalama sapma birkaç km).
  3. 3Bölge ve değer: Her il merkezinin düştüğü bölge okundu; Td olarak bölgenin üst sınırı alındı. Bölge sınırındaki illerde yüksek bölge esas alındı.
  4. 4Kullanım: Değerler ön tasarım içindir. İl merkezinden uzak tesislerde haritadaki gerçek konumu kontrol edin; nihai tasarımda yetkili mühendis değerlendirmesi esastır.

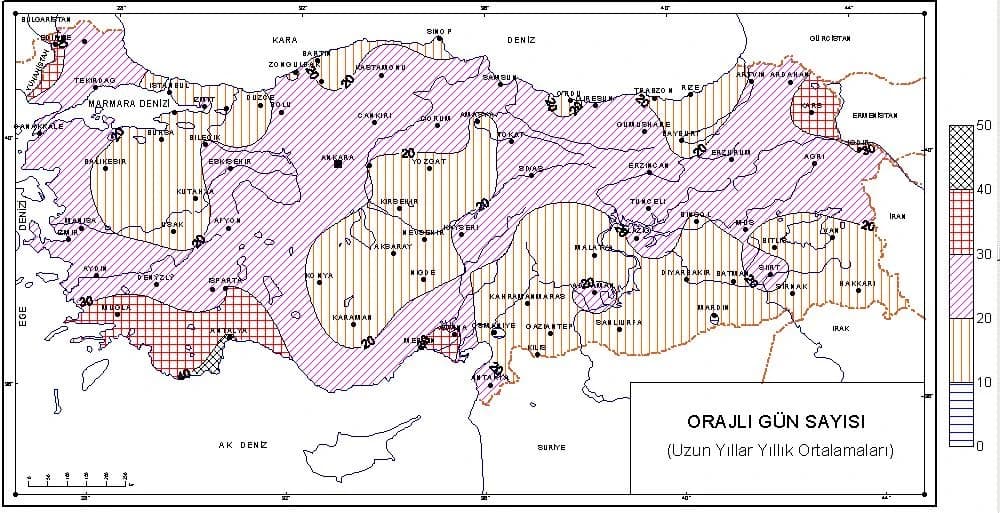

MGM Türkiye orajlı gün sayısı haritası (uzun yıllar yıllık ortalamaları)
Kaynak harita: Meteoroloji Genel Müdürlüğü, Orajlı Gün Sayısı (Uzun Yıllar Yıllık Ortalamaları).

Oraj Haritası Hakkında Sıkça Sorulan Sorular

Orajlı gün, gök gürültüsünün duyulduğu gündür. Yıllık orajlı gün sayısı (Td, keraunik seviye), bir bölgede yılda ortalama kaç gün gök gürültülü fırtına yaşandığını gösterir. Yıldırım yoğunluğunun (Ng) hesaplanmasında ve dolayısıyla yıldırımdan korunma ihtiyacının belirlenmesinde temel girdidir.

Değerler MGM Orajlı Gün Sayısı haritası (uzun yıllar yıllık ortalamaları) esas alınarak belirlenmiştir. Her ilin il merkezinin harita üzerindeki konumu coğrafi koordinatlarla eşleştirilmiş ve bulunduğu bölge okunmuştur. İl değeri olarak bölgenin üst sınırı (ör. 20–30 gün bölgesi için 30) alınır; bu, güvenli tarafta kalan bir mühendislik yaklaşımıdır.

Tablodaki değer il merkezine aittir. İlçe il merkezinden uzaksa ve haritada farklı bir bölgeye düşüyorsa, haritadaki konumunuza göre bölgeyi kontrol edin. Hesap formunda değeri elle değiştirebilirsiniz; şüpheli durumlarda yüksek değeri seçmek güvenli tarafta kalmanızı sağlar.

Bazı illerin merkezi iki bölgenin sınır çizgisi üzerinde veya çok yakınındadır (Adana, Antalya, Artvin, Bilecik, Iğdır, Isparta, Karabük, Kırıkkale, Kocaeli, Mersin). Bu illerde güvenli tarafta kalmak için iki bölgeden yüksek olanın üst sınırı kullanılmıştır.

NFC 17-102 yöntemine göre yıldırım yoğunluğu Ng = 0,04 × Td^1,25 bağıntısıyla hesaplanır. Ng, yapının etkili toplama alanı ve çevre katsayısı ile çarpılarak yapıya yılda düşmesi beklenen yıldırım sayısı Nd bulunur. Td ne kadar yüksekse Nd o kadar büyür ve daha yüksek bir koruma seviyesi gerekebilir.

MGM haritasına göre il merkezleri arasında en yüksek bölge 40–50 gündür (Antalya). 30–40 gün bölgesinde Adana, Edirne, Iğdır, Isparta, Kars, Mersin, Muğla bulunur. İllerin büyük bölümü 10–20 ve 20–30 gün aralığındadır.
